Algoritmo de Thompson
Concepto:Algoritmo para obtener AFND-V a partir de expresiones regulares.

Algoritmo de Thompson. Algoritmo que permite a partir de una expresión regular obtener un autómata finito no determinista con transiciones vacías (AFND-V) equivalente.

Definición

Sea una expresión regular E se recorre la misma según el orden de precedencia operacional (*, ., |) y los agrupadores para obtener un AFND-V definido por su diagrama de estado según los pasos:

  1. Se coloca el estado inicial Q0:.
  2. Si la expresión admite la cadena vacía, Q0 se indica como un estado final:
  3. Cada símbolo terminal x se representa mediante una transición .

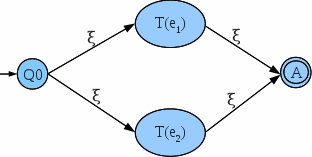

  4. Disyunción (|). Sea la expresión e1|e2 el AFND-V equivalente toma la forma: donde T(e1) y T(e2) son los AFND-V resultantes de las expresiones e1 y e2respectivamente.
  5. Concatenación (.). Sea la expresión e1.e2 o más sencillamente e1e2 el AFND-V equivalente toma la forma: donde T(e1) y T(e2) son los AFND-V resultantes de las expresiones e1 y e2. Tras la concatenación normalmente T(e1) pierde sus estados finales para dejar sólo los de T(e2).
  6. Clausura (*). Sea la expresión e1* el AFND-V equivalente toma la forma: donde T(e1) es el AFND-V resultante de las expresión e1.
  7. Se continúa hasta que no quede ninguna expresión regular que convertir.

Ejemplo

Obtener un autómata finito equivalente a la expresión regular que define a los números enteros sin signo en el lenguaje de programación Python.

Las constantes o literales naturales en Python se definen por la expresión regular:

  • 0 | ((1|2|3|4|5|6|7|8|9)(0|1|2|3|4|5|6|7|8|9)*)

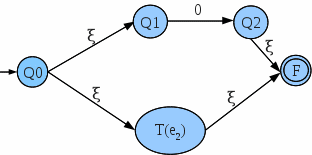

El primer caso es una disyunción que puede esquematizarse como:

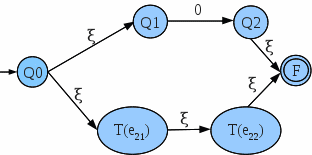

Después sigue la concatenación ((1|2|3|4|5|6|7|8|9)(0|1|2|3|4|5|6|7|8|9)*) cuya representación queda:

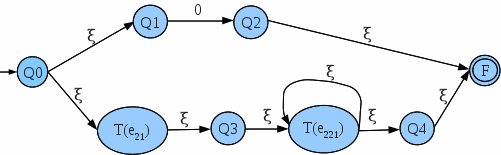

Se continúa, momentáneamente alterando el orden original, con propósitos didácticos, la clausura e22=(0|1|2|3|4|5|6|7|8|9)*:

Luego, se prosigue aplicando el algoritmo a las expresiones e21=1|2|3|4|5|6|7|8|9 y e221=0|1|2|3|4|5|6|7|8|9 hasta que se hayan reducido totalmente.
