Antena Slim Jim
| ||||
Antena Slim Jim. La antena Slim Jim fue inventada por Fred Judd (G2BCX, 1914-1992) como una variante mejorada de la antena J-pole. La primera publicación fue en la revista inglesa “Practical Wireless” de abril de 1978.
Definición
Es una antena balanceada omnidireccional, polarizada verticalmente, alimentada en su parte inferior, y que no necesita radiales. Está Compuesta por un dipolo plegado atacado a través de un stub adaptador de cuarto de onda, que no emite radiación permitiendo una ROE perfecta de 1:1 con un ancho de banda considerable. Esta configuración permite además un ángulo de irradiación de casi 0° , pues el lóbulo de energía RF no es alterado , ya que no hay presencia de planos a tierra. Notables características que sumadas a su interesante ganancia (mínimo 6dB) y buena omnidireccionalidad , la convierten en una antena top. La antena Slim Jim fue diseñada a partir de la antena J-Pole.
Angulo de Radiación

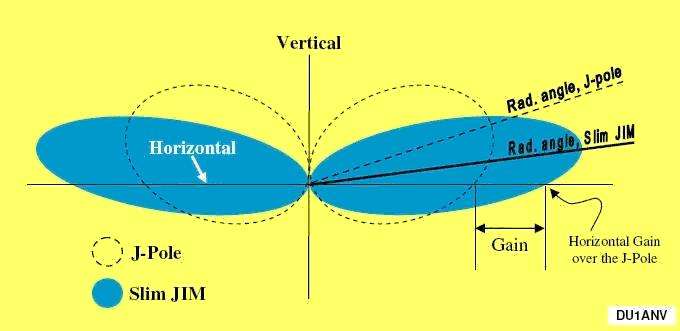

La ganancia de la Slim Jim se atribuye a la adición del elemento, en bucle, en la parte superior del radiador, siendo aproximadamente de 6 dB sobre la J-Pole. Según DU1ANV su ángulo de radiación es:
Medidas de la Antena
El Resultado se da en mm
- A= 1510.344827586207mm
- B= 993.1034482758621mm
- C= 496.55172413793105mm
- D= 4 a 5mm No es Crítico
- E= 103.448275mm
Ajuste de la antena
El ajuste de la antena se realiza moviendo el punto de alimentación hacia arriba o hacia abajo. Para un ajuste más cómodo se recomienda el usar abrazaderas sin fin, fijar el vivo del coaxial al elemento A de la antena y la malla al elemento C. Esto permite realizar movimientos más rápidos y precisos. Una vez ajustada la antena a mínimo de ROE en el centro de la banda se pueden dejar las abrazaderas fijas, cubriéndolas con algún material sellador o sustituirlas por soldaduras ( en el caso de cobre) o con tornillos para los tubos de aluminio; aunque este método no se recomienda porque los orificios debilitan los elementos.El positivo (centro del coaxial) se fija en la varilla A y el negativo (malla del coaxial) en la varilla C.
Ventajas de este diseño.
Al igual que la J-Ploe, la Slim Jim posee las siguientes características, tanto en el rango de frecuencias de 140-150 MHz, como de 430-450 MHz; y conrespecto a otras antenas verticales:
- Es fácil de erigir.
- No necesita radiales.
- Tiene un ángulo de radicación bajo.
- Trabaja con mayor ancho de banda que otras verticales.
- Es menos sensible al "ruido", es más silenciosa.
- Es ideal para redes locales o repetidores distantes
- Cuenta con más ganancia que otras antenas con planos de tierra
- Soporta bien el paso del tiempo.
